用于稳定滴灌软管水压的液压控制阀。
专利摘要

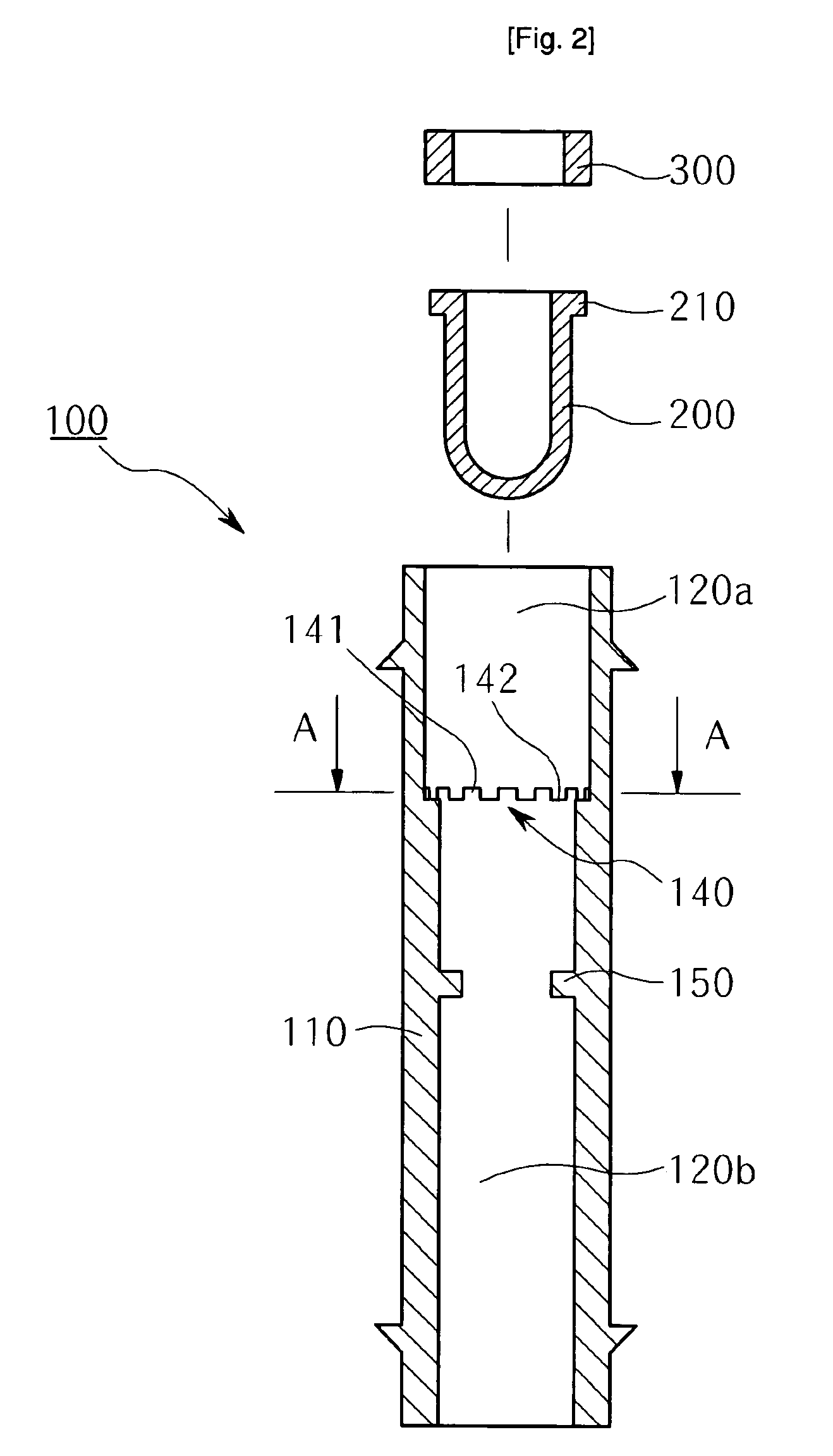

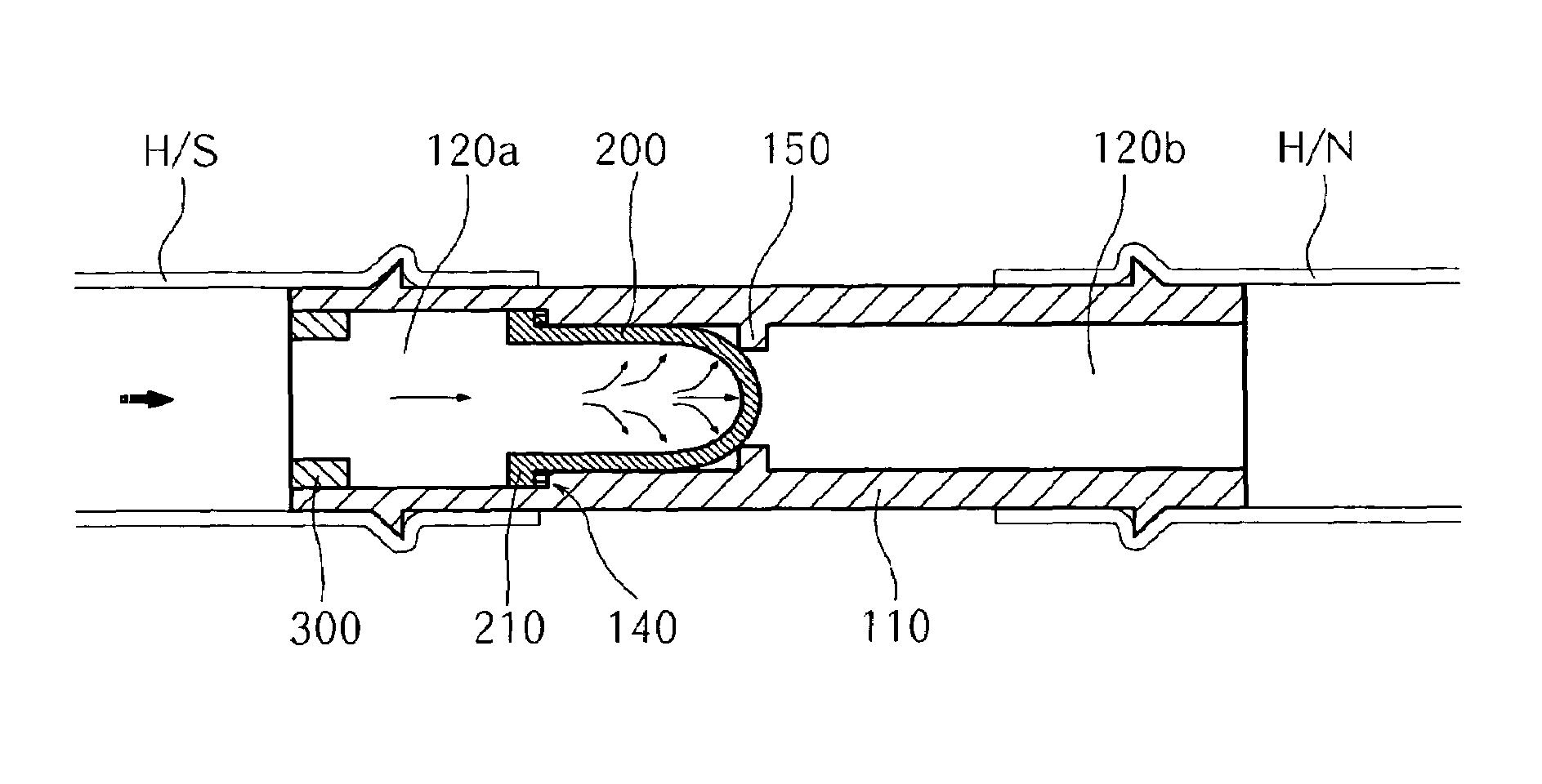

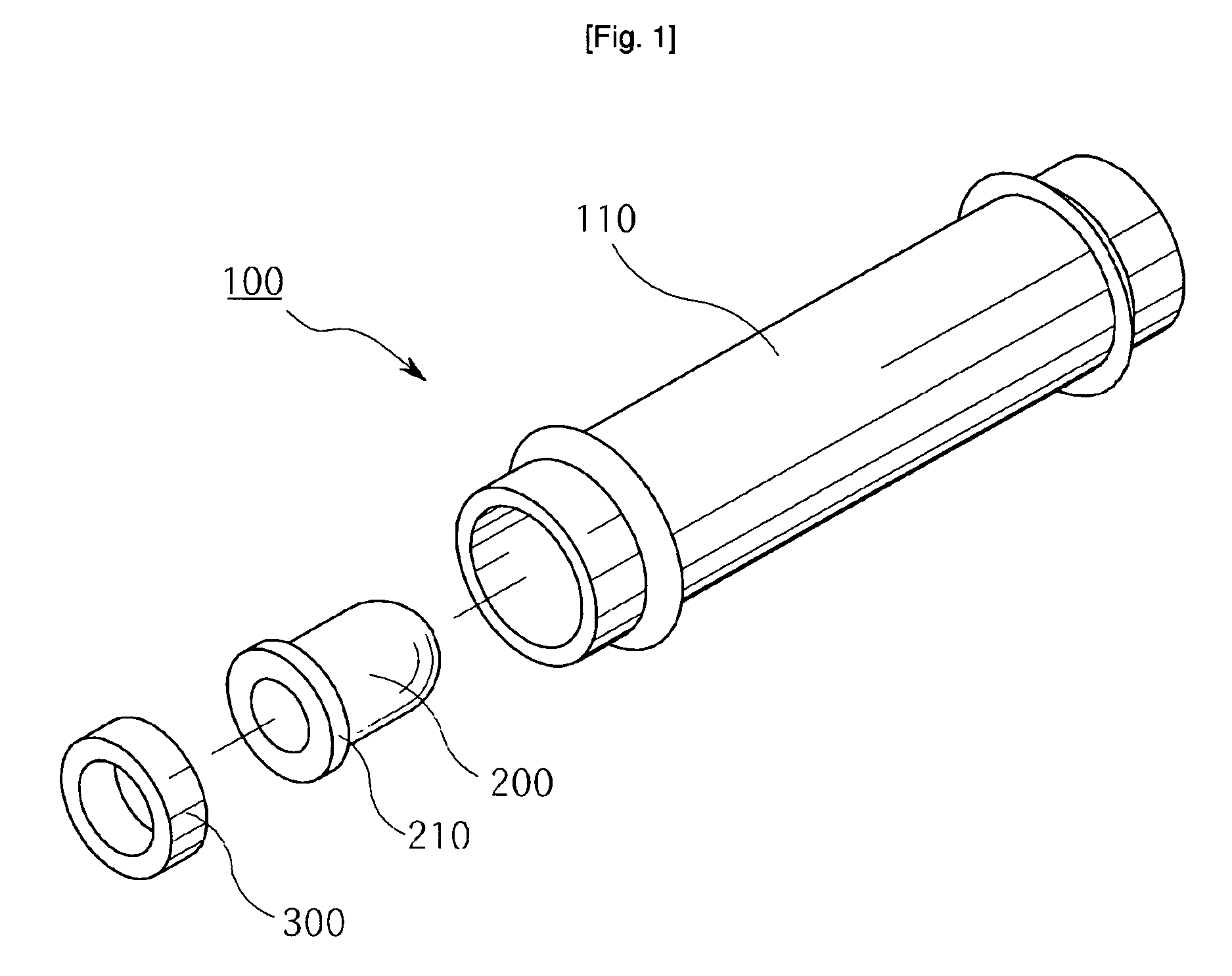

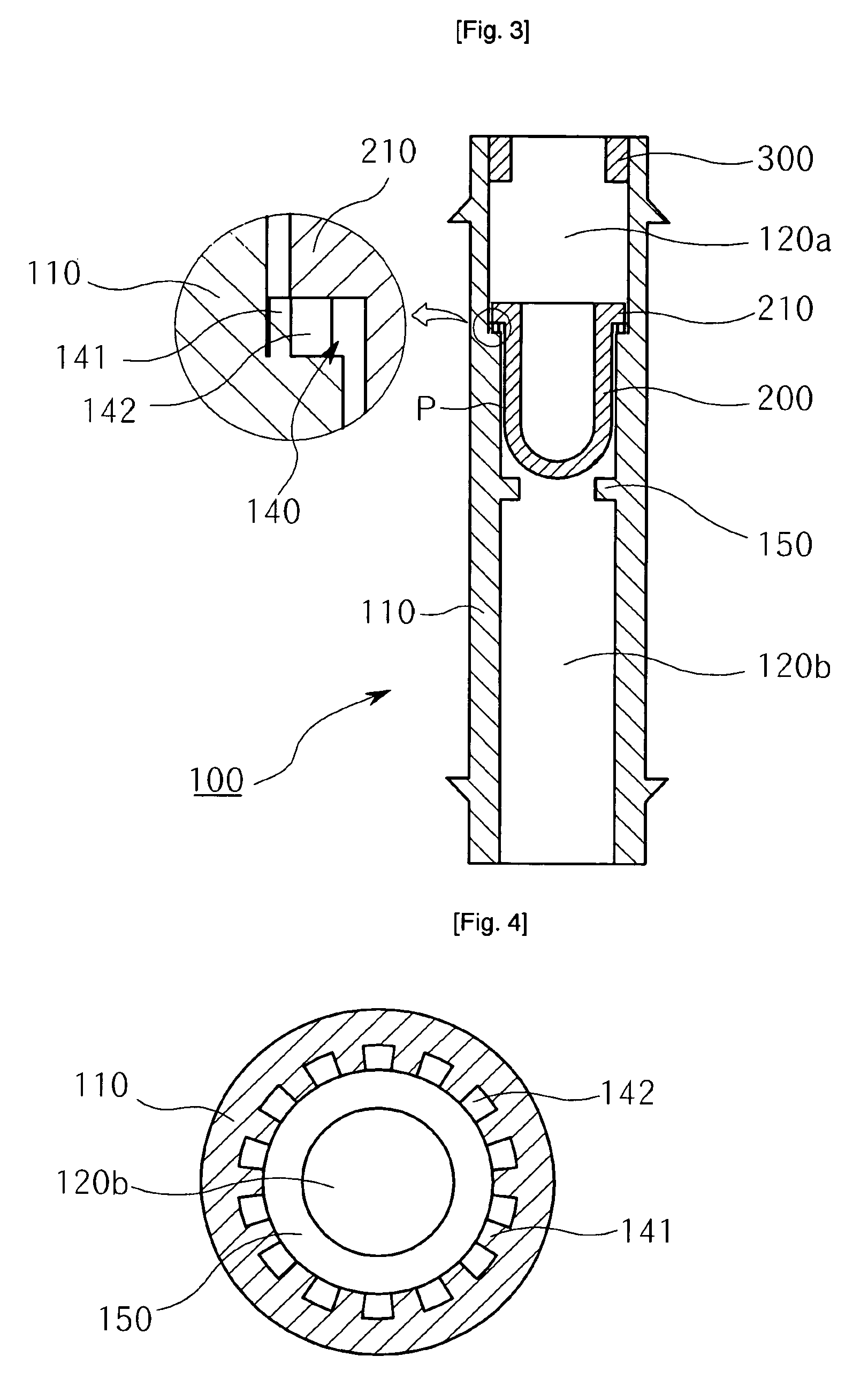

本发明的目的是提供一种用于滴灌软管的液压控制阀，其根据水压控制水流，从而保持供给滴灌软管的水压恒定。该液压控制阀包括：软管连接器（110），其两端夹紧在分支软管（H/S）和滴灌软管（H/N）上；供水路径，具有较大直径路径（120a）和较小直径路径（120b）；U形柔性杯（200）；以及支撑环（300）。较大直径路径包括具有凸起（141）和凹陷（142）的阶梯座（142）。较小直径路径包括向内突出的台阶（150）。杯的一端放置为靠近向内突出的台阶，并包括凸缘（210）。支撑环（300）装配到较大直径路径中以防止杯脱出。
Original abstractThe object of this invention is to provide a hydraulic control valve for drip hoses, which controls a flow of water according to a water pressure, thus keeping a pressure of Water fed to a drip hose constant. The hydraulic control valve includes a hose connector ( 110 ) clamped at opposite ends thereof to a branch hose (H/S) and a drip hose (H/N), a water supply path having a larger-diameter path ( 120 a ) and a smaller-diameter path ( 120 b ), a U-shaped flexible cup ( 200 ), and a support ring ( 300 ). The Larger-diameter path includes a stepped seat ( 142 ) having projections ( 141 ) and depressions ( 142 ). The smaller-diameter path includes an inward projecting step ( 150 ). The cup is placed at an end thereof to be near to the inward projecting step, and includes a flange ( 210 ). The support ring ( 300 ) is fitted into the larger-diameter path to prevent a removal of the cup.
专利附图（8）
