存储架托盘支撑杆及其制造方法
Storage rack pallet support bar and method of its manufacture
US-7810770-B2一种存储架用的支撑杆，用于支撑托盘。
专利摘要

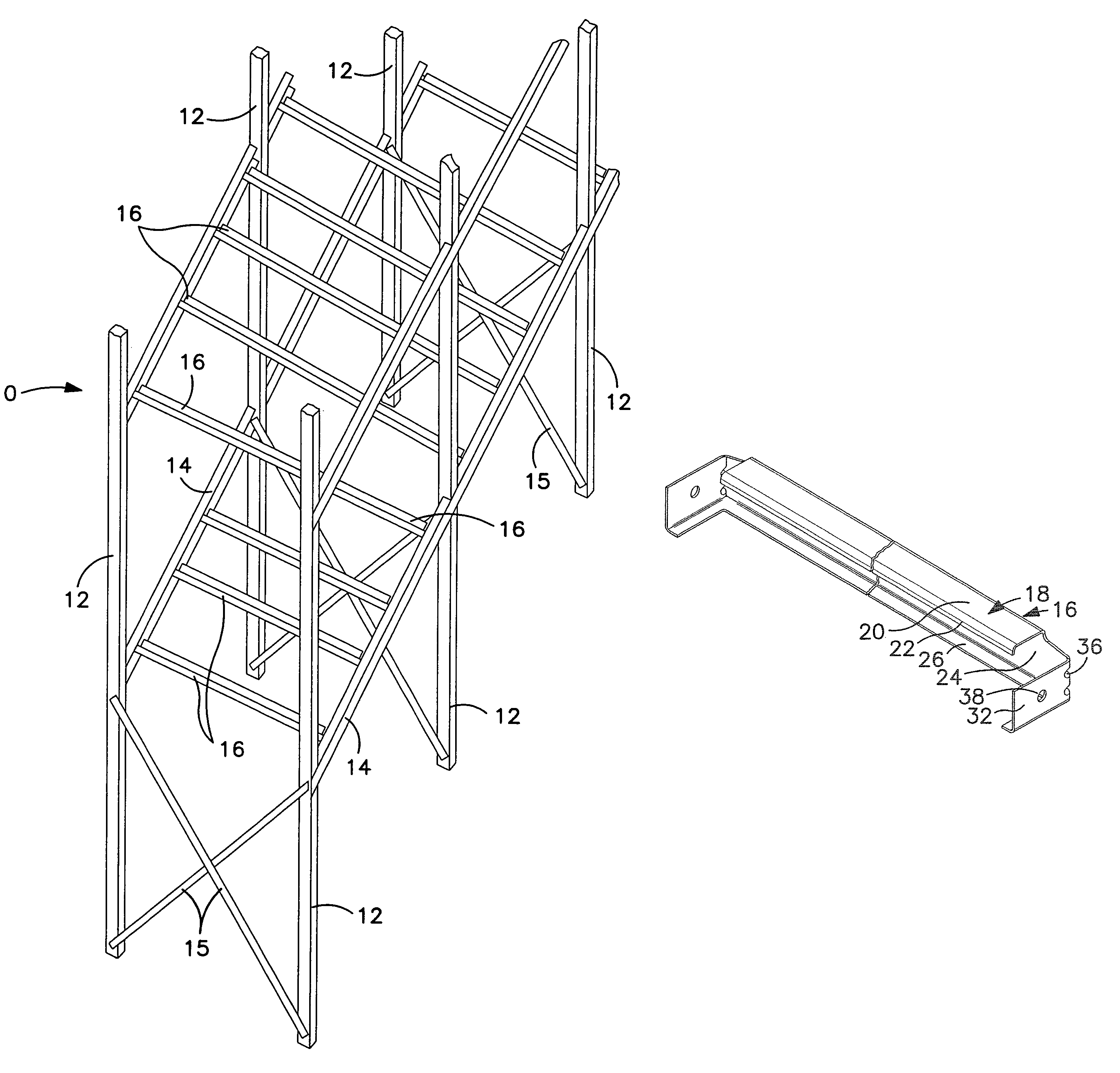

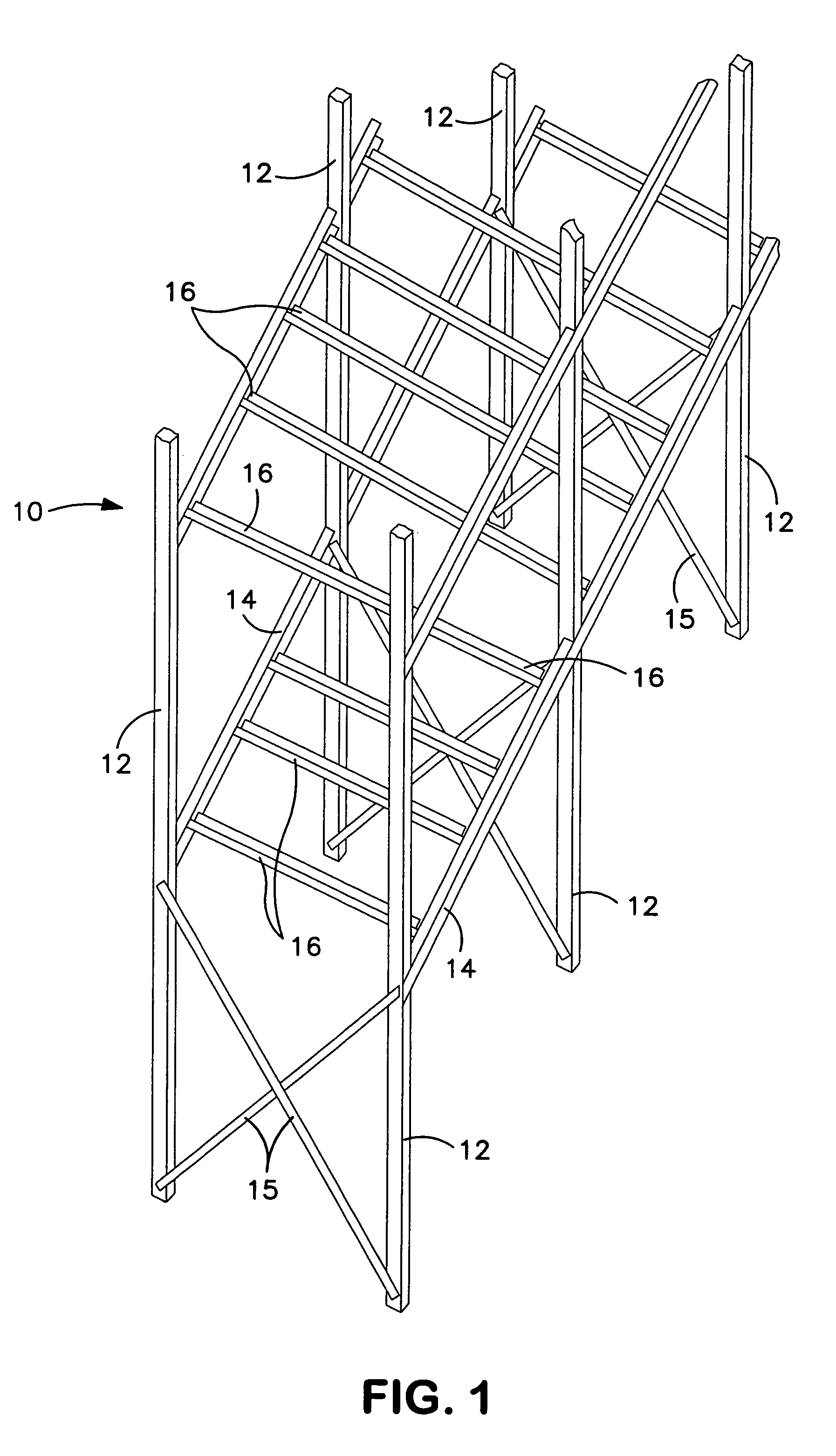

一种用于垂直存储架的平行支撑杆，由单块平板金属板滚压成型，提供细长的主体部分，该主体部分具有大致矩形通道形状的横截面，带有一个开口角。主体包括水平顶翼缘，从其一边缘向下延伸的窄垂直翼缘，以及从其另一边缘向下延伸的腹板，以及从腹板底边缘向内延伸的窄水平翼缘。安装支架通过成型滚压体的端部部分而一体形成在杆的每一端。
Original abstractA parallel support bar for use on a vertical storage rack is roll formed from a single blank of flat metal plate to provide an elongated body portion having a generally rectangular channel shaped cross section with one open corner. The body includes a horizontal top flange with a narrow vertical flange extending downward from one edge and a web extending downward from its other edge, and a narrow horizontal flange extend inwardly from the bottom edge of the web. A mounting bracket is integrally formed each end of the bar by shaping the end portion of the rolled body.
专利附图（8）
