用于扫描入射光的多边形反射镜装置。
专利摘要

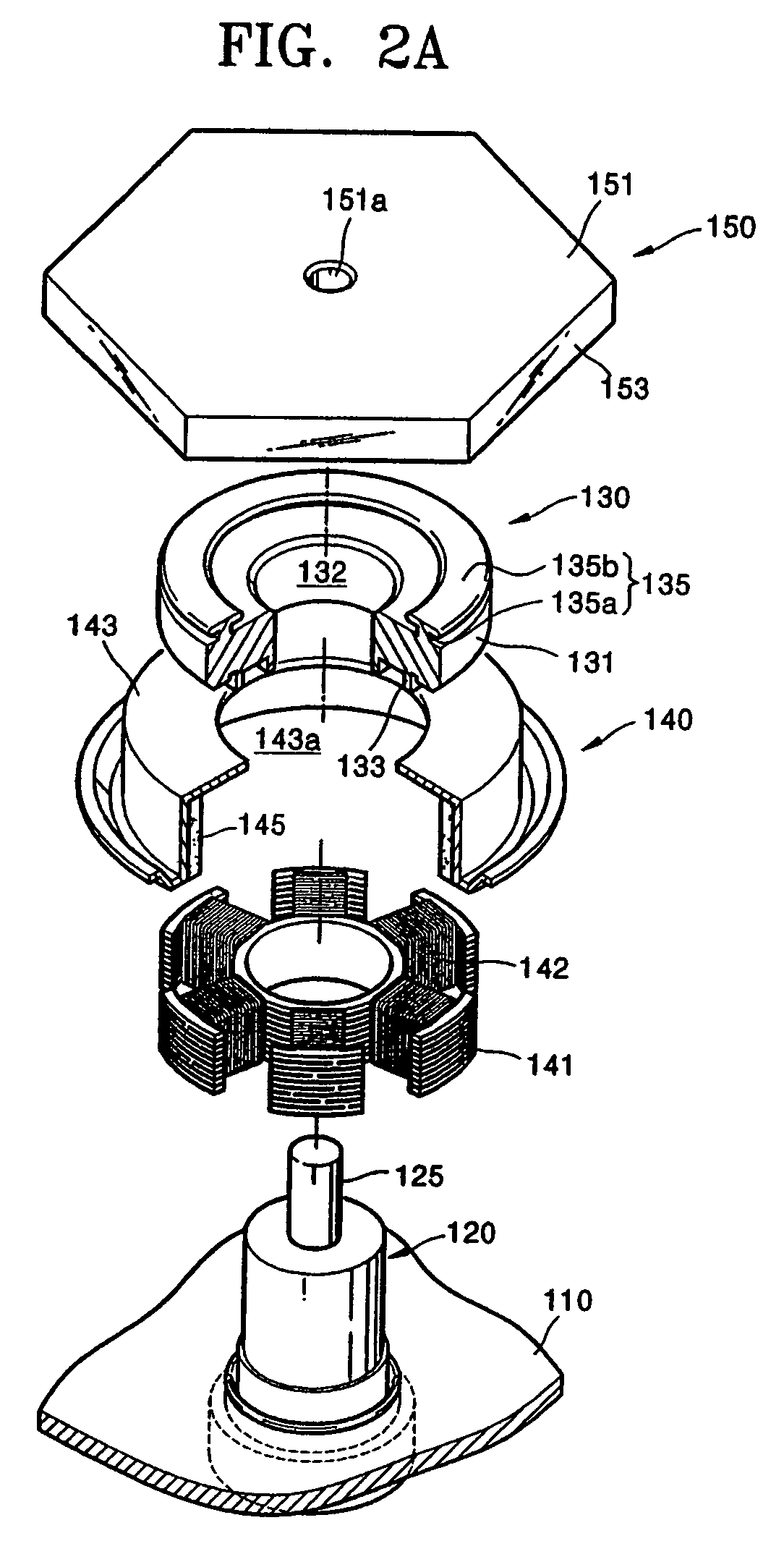

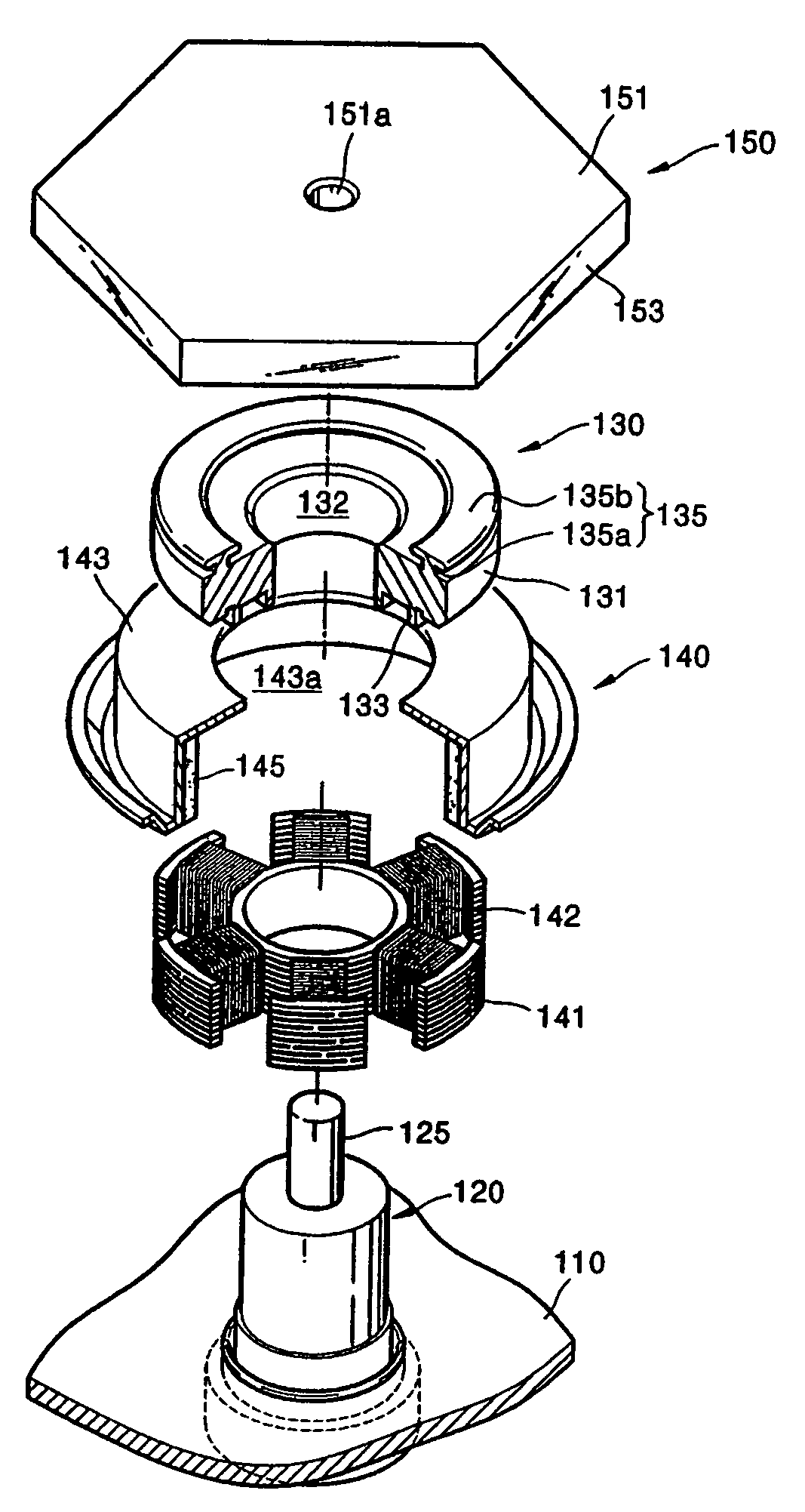

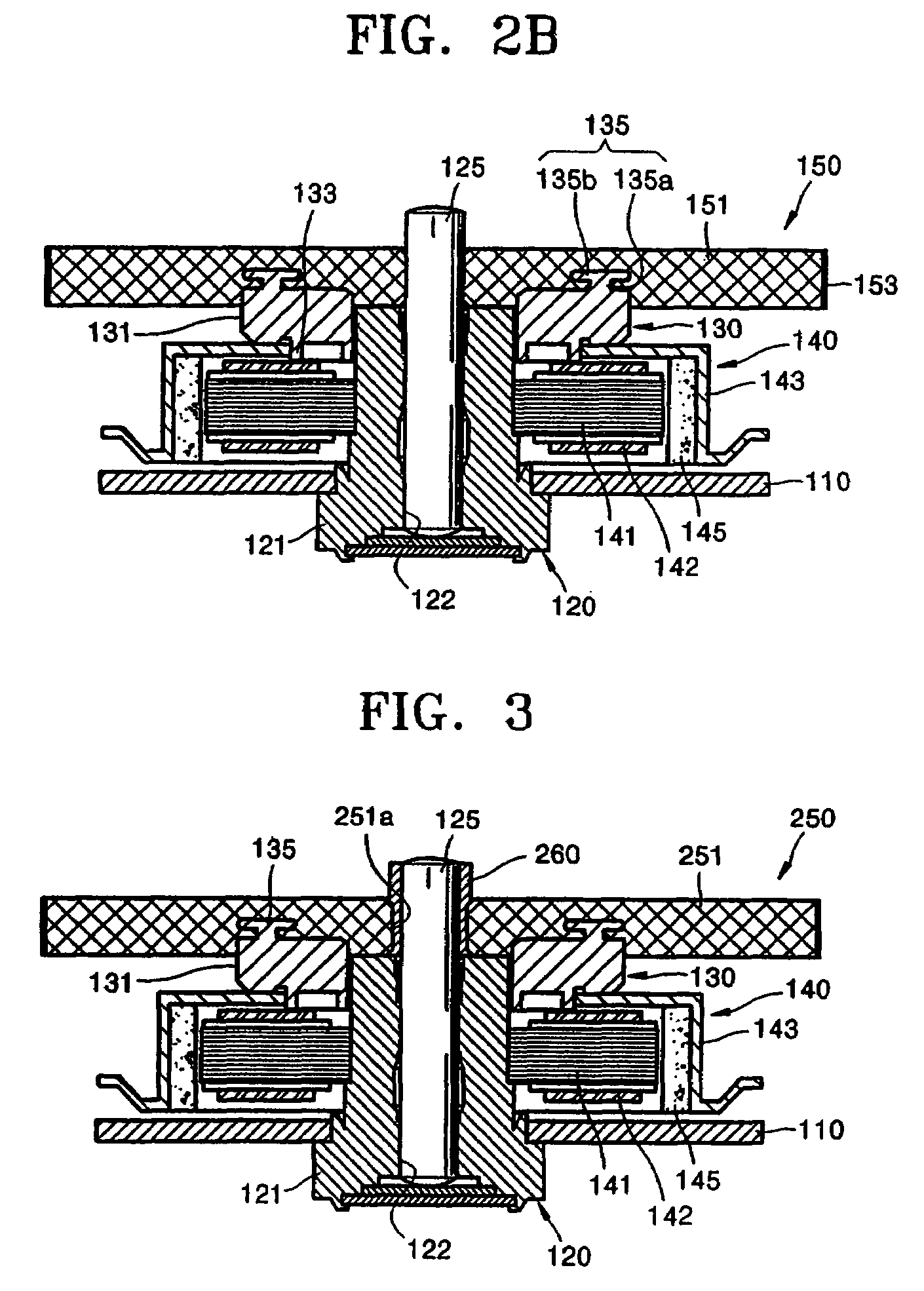

一种多边形反射镜装置，其具有改进的由塑料材料制成的多边形反射镜相对于转子框架的安装结构。该多边形反射镜装置包括基座，以及联接到基座并具有第一孔轴承。旋转轴可旋转地安装在第一孔中。转子框架与旋转轴一起旋转。多边形反射镜固定到旋转轴并通过嵌件成型联接到转子框架。多边形反射镜偏转和扫描入射光。形成在轴承和转子框架上的驱动源利用电磁力旋转多边形反射镜。
Original abstractA polygonal mirror apparatus with an improved installation structure of a polygonal mirror, which is made using a plastic material, with respect to a rotor frame. The polygonal mirror apparatus includes a base, and a bearing coupled to the base and having a first bore. A rotating shaft is rotatably installed in the first bore. A rotor frame rotates together with the rotating shaft. A polygonal mirror is secured to the rotating shaft and coupled to the rotor frame through insert molding. The polygonal mirror deflects and scans incident light. A driving source formed at the bearing and the rotor frame rotates the polygonal mirror using electromagnetic power.
专利附图（8）
