马桶座圈或马桶盖的开/关装置及该装置的传动单元
Opening/closing device for toilet seat or toilet lid, and transmission unit for the device
US-7386895-B2用于自动升降马桶座圈或马桶盖，保持升起位置。
专利摘要

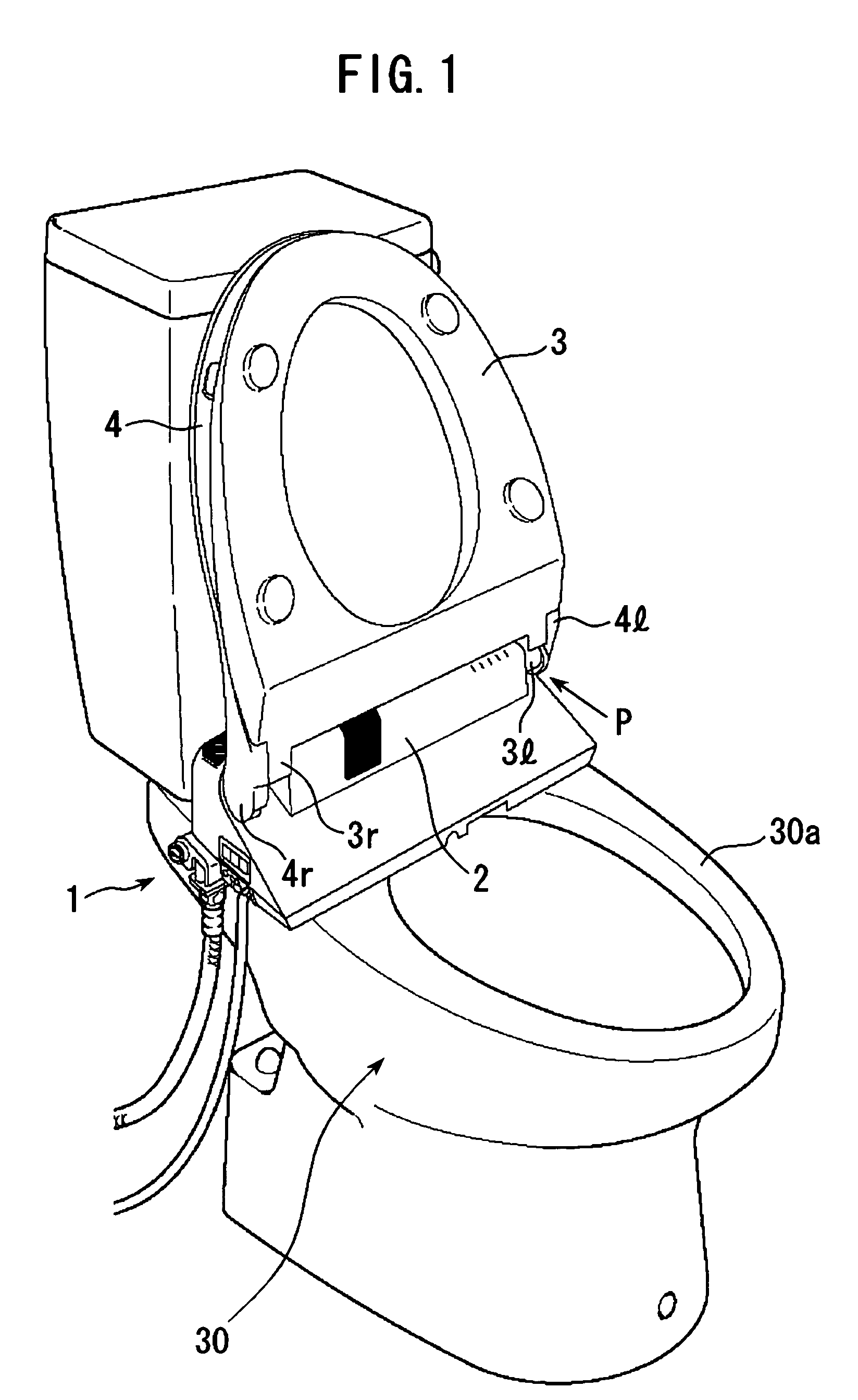

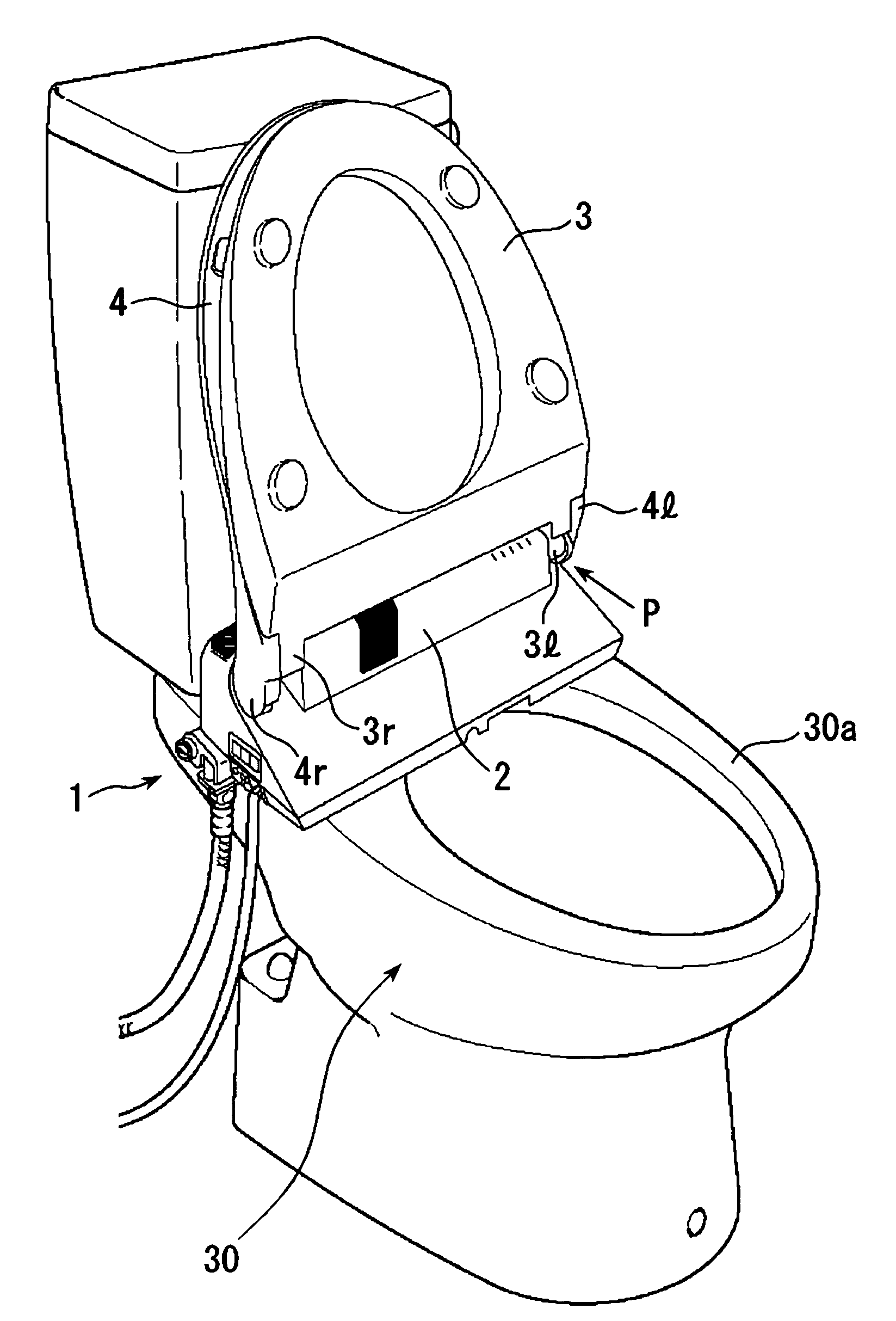

一种用于马桶座圈或马桶盖的升降装置（31），具有设置在马桶座圈（3）或马桶盖（4）的摆动中心线（C）上的摆动轴（17），所述马桶座圈或马桶盖分别围绕基端部分（3l、4l）摆动并升起。该装置包括间接固定到马桶主体（30）的升降控制单元（5）；设置在该摆动中心线（C）上的输出轴（12），该轴的一端可移除地连接到升降控制单元（5）的摆动轴（17），另一端可拆卸地连接到马桶座圈（3）的基端部分（3l）；以及马桶座圈传动单元（9），其包含扭转弹簧（13），该弹簧沿马桶座圈（3）的升起方向推压输出轴（12）。用于马桶座圈或马桶盖的升降装置（31）尺寸相对较小，并且能够稳定地将马桶座圈或马桶盖保持在升起位置。根据由马桶座圈或马桶盖自重引起的扭矩大小，可以实现结构部件的通用性。
Original abstractA lifting and lowering device ( 31 ) for a toilet seat or a toilet cover has a swing shaft ( 17 ) provided on a swing center line (C) of a toilet seat ( 3 ) or a toilet cover ( 4 ) that swings around base end portions ( 3 l, 4 l ), respectively, and rises. The device includes a lifting and lowering control unit ( 5 ) indirectly fixed to a toilet bowl main body ( 30 ); an output shaft ( 12 ) that is provided on the swing center line (C), one end portion of which shaft being removably connected to the swing shaft ( 17 ) of the lifting and lowering control unit ( 5 ) and the other end portion being detacheably connected to the base end portion ( 3 l ) of the toilet seat ( 3 ); and a toilet seat transmission unit ( 9 ) containing a tortion spring ( 13 ) that urges the output shaft ( 12 ) in a lifting direction of the toilet seat ( 3 ). The lifting and lowering device ( 31 ) for the toilet seat of toilet cover is relatively small in size and able to stabely hold the toilet seat or toilet cover in a raised position. Commonality of structural parts can be achieved depending on the magunitude of torque caused by the self weight of the toilet seat or toilet cover.
专利附图（8）
