来源记录显示 Expired
复合运动滑出式行驶锁
Compound motion slide-out travel lock
US-7360821-B2用于锁定车辆滑出部分，防止意外移动。
专利摘要

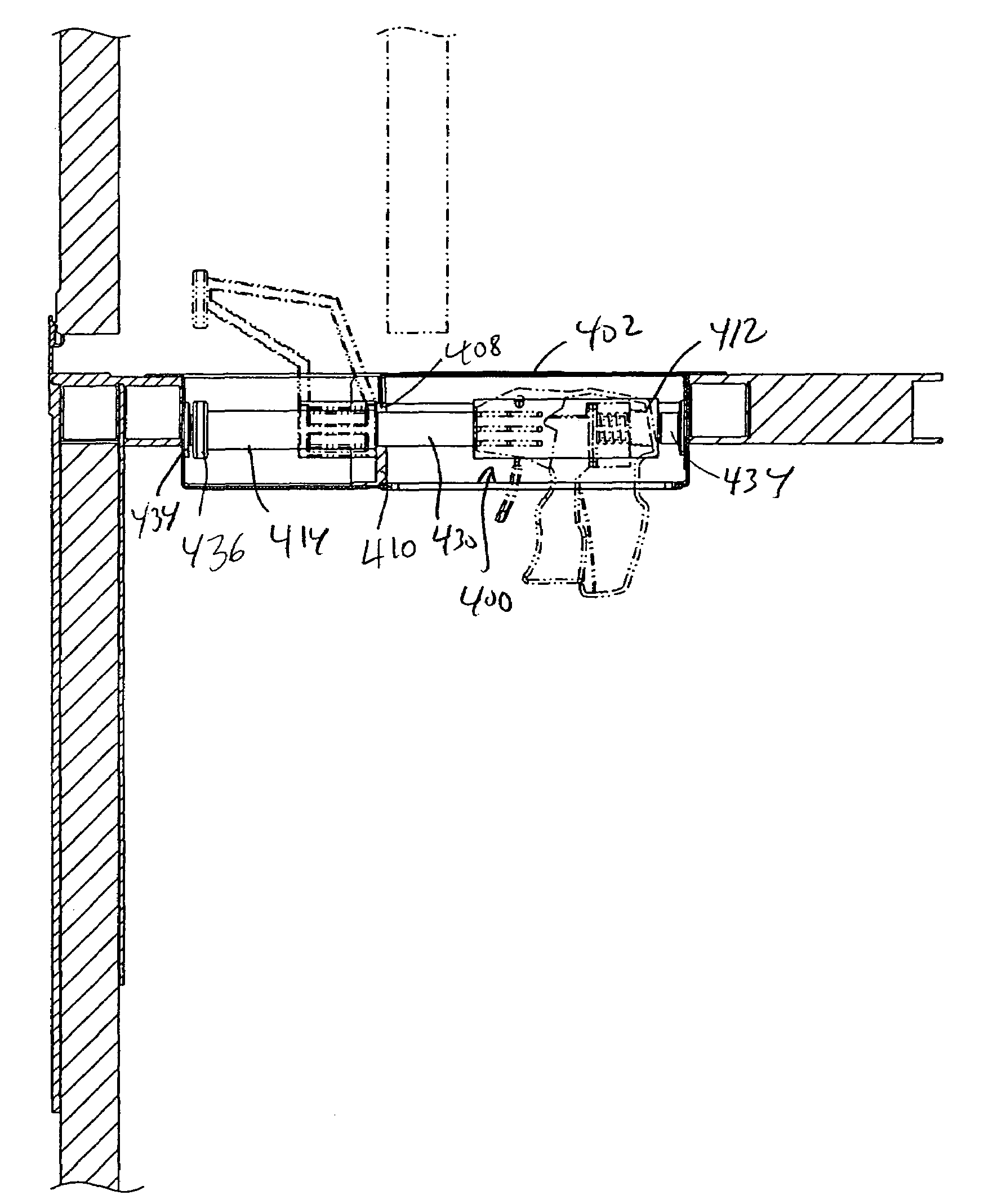

一种复合运动行驶锁将车辆的滑出部分固定在缩回位置。当手动或动力驱动的致动器向凸轮销和槽装置提供线性输入时，锁臂以枢转和平移的复合运动移动。旋转输入被转换为作用在锁臂上的线性力，锁臂通过凸轮销在凸轮槽中的接合而从折叠位置枢转出来。然后，枢转出来的锁臂被平移到接合位置，在该位置，锁臂夹紧抵靠车辆的内表面，以将滑出部分保持在车辆内缩回。当锁臂折叠时，滑出部分可在缩回位置和伸出位置之间自由移动。
Original abstractA compound motion travel lock secures a slide-out section of a vehicle in a retracted position. A lock arm moves in a compound pivoting and translating movement as a manual or power driven actuator provides a linear input to a cam pin and slot arrangement. The rotational input is converted to a linear force acting on the lock arm, which pivots out from a collapsed position by engagement of the cam pins in the cam slots. The pivoted out lock arm is then translated to an engaged position in which the lock arm clamps against an interior surface of the vehicle to retain the slide-out section retracted within the vehicle. When the lock arm is collapsed the slide-out section can be moved freely between retracted and extended positions.

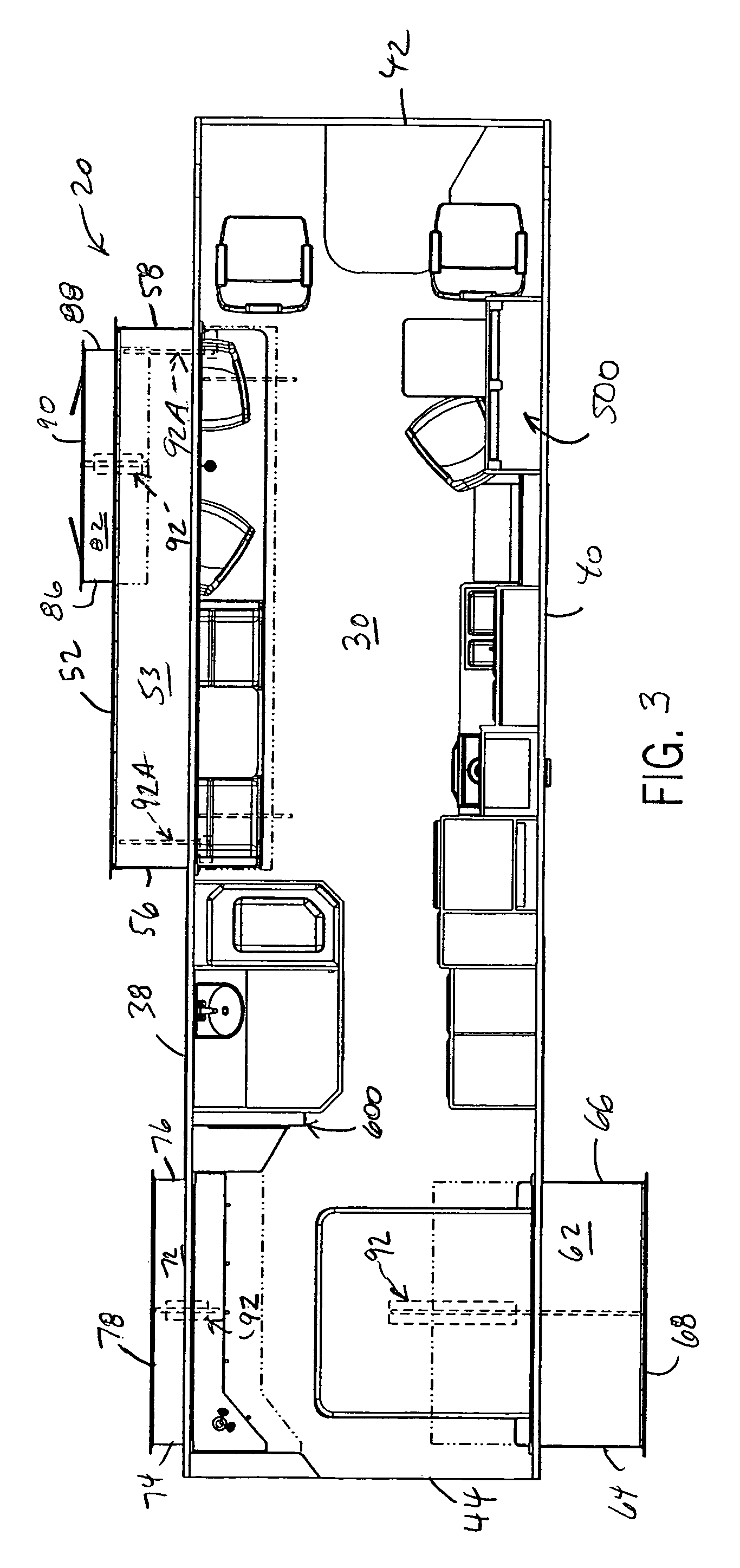

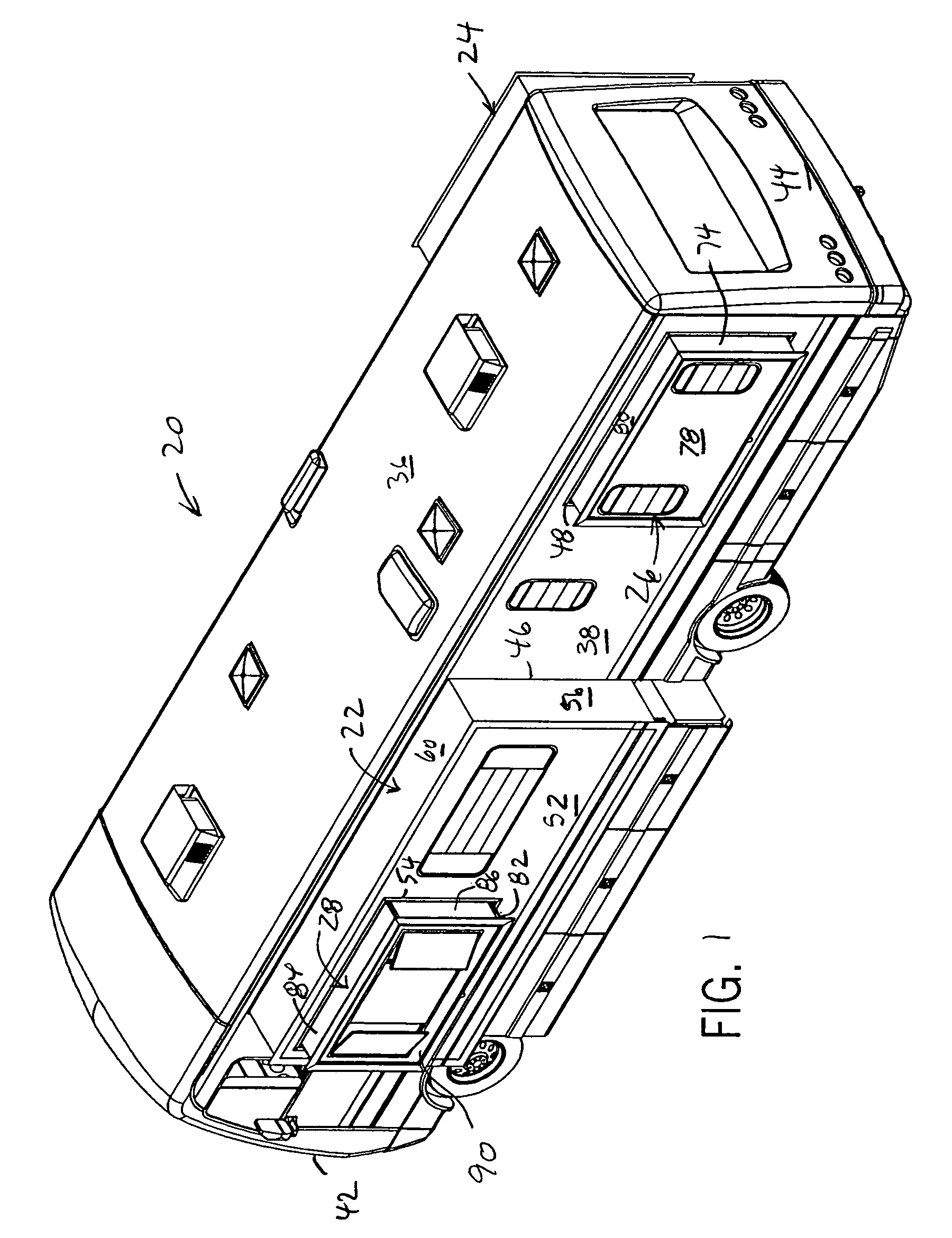

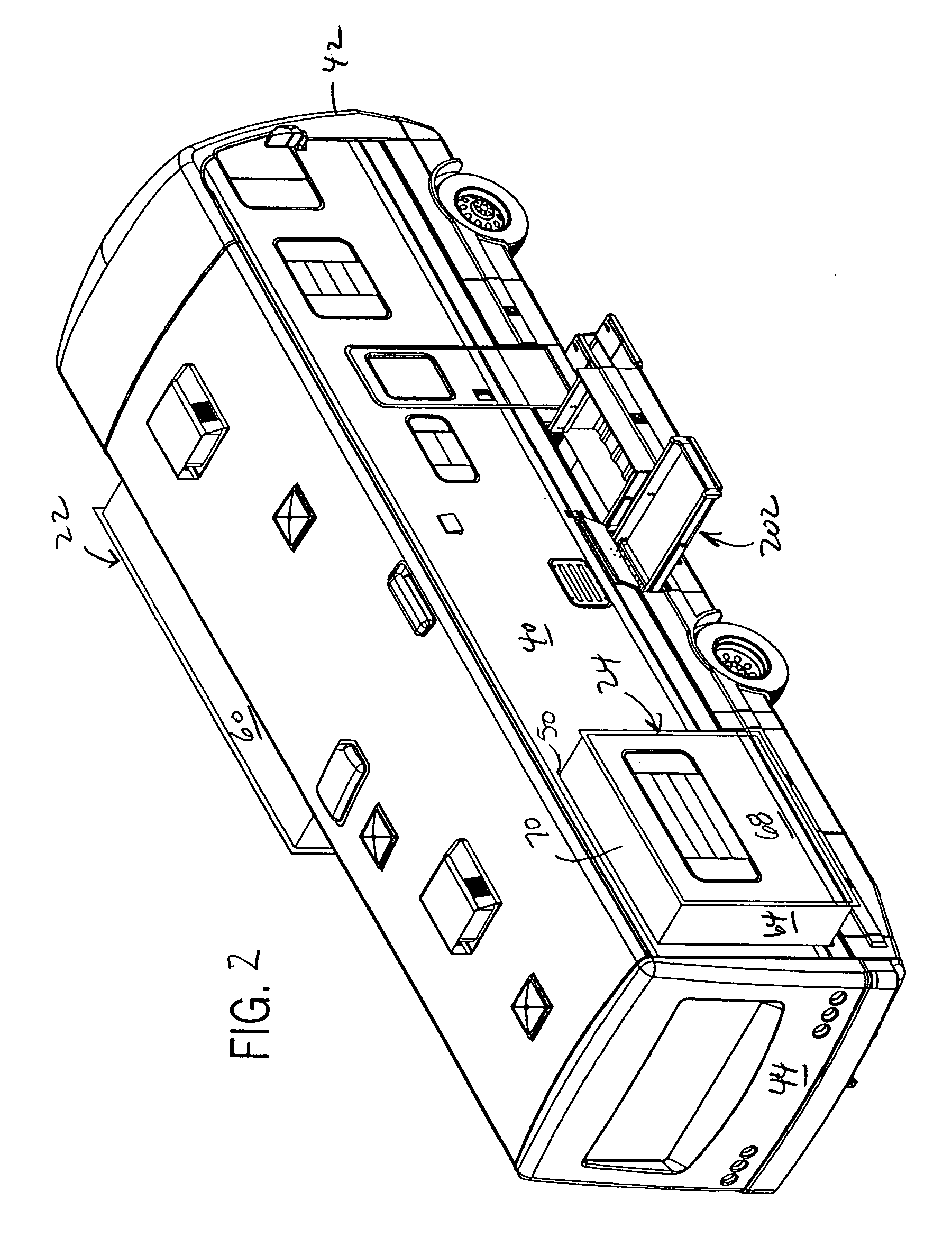

专利附图（8）
